アルミベースプリント配線板

アルミベースプリント配線板は、優れた熱伝導性と軽量性が利点です。高温環境での信頼性が高まり、LEDや電力変換など熱が発生するアプリケーションに適しています。

アルミベースプリント配線板
ラインナップ

主な用途	●ハイパワー電源基板 ●パワーエレクトロニクス向け

LED向けプリント配線板

層構成

基材種類：CS-3945　0.1t 35/35　利昌工業(株) 製
　　　　　白色、熱伝導率1.3W/mK
絶縁層　：R-14T1 パナソニック(株) 製
　　　　　熱伝導率1.5W/mK
アルミ　：0.5, 1.0, 1.5, 2.0mm

モジュール向けプリント配線板

層構成

基材種類：CS-3295　0.1t 18/18　利昌工業(株) 製
　　　　　熱伝導率3.0W/mK
絶縁層　：AD-7200TY 利昌工業(株) 製
　　　　　熱伝導率5.0W/mK
アルミ　：0.5, 1.0, 1.5, 2.0mm

主な用途	●ハイパワー電源基板 ●パワーエレクトロニクス向け
特徴	●パワーモジュール向けプリント配線板

層構成

基材種類：AC-7200TY 利昌工業(株) 製
　　　　　熱伝導率5.0Wmk
絶縁層　：AD-7200TY 利昌工業(株) 製
　　　　　熱伝導率5.0Wmk
アルミ　：0.5, 1.0, 1.5, 2.0mm

主な用途	●ハイパワーLED向け

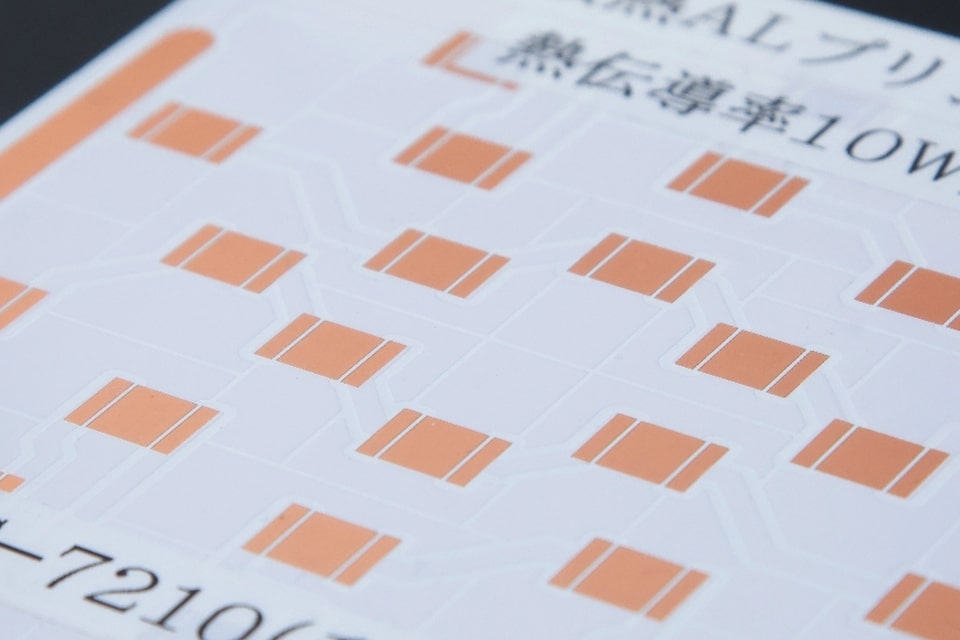

特徴	●ALベース片面プリント配線板

高放熱タイプ 10W/mK

層構成

基材種類：AC-7210　利昌工業(株) 製
銅箔　　：35, 70, 105μm
絶縁層　：120μm
アルミ　：1.0, 1.5, 2.0mm（A5052）

中放熱タイプ 5W/mK

層構成

基材種類：AC-7200　利昌工業(株) 製
銅箔　　：35, 70μm
絶縁層　：120μm
アルミ　：1.0, 1.5, 2.0mm（A5052）
